VOLLAKTIV
BIS INS DETAIL.
Präzision entsteht nicht an einer Stelle. Sondern im gesamten Signalweg.
Ein vollaktiver Lautsprecher gibt uns die Möglichkeit, das Musiksignal vom Eingang bis zum einzelnen Chassis gezielt zu kontrollieren. Frequenztrennung, Filterung, Laufzeit, Verstärkung und direkte Chassis-Ansteuerung werden als ein System entwickelt.

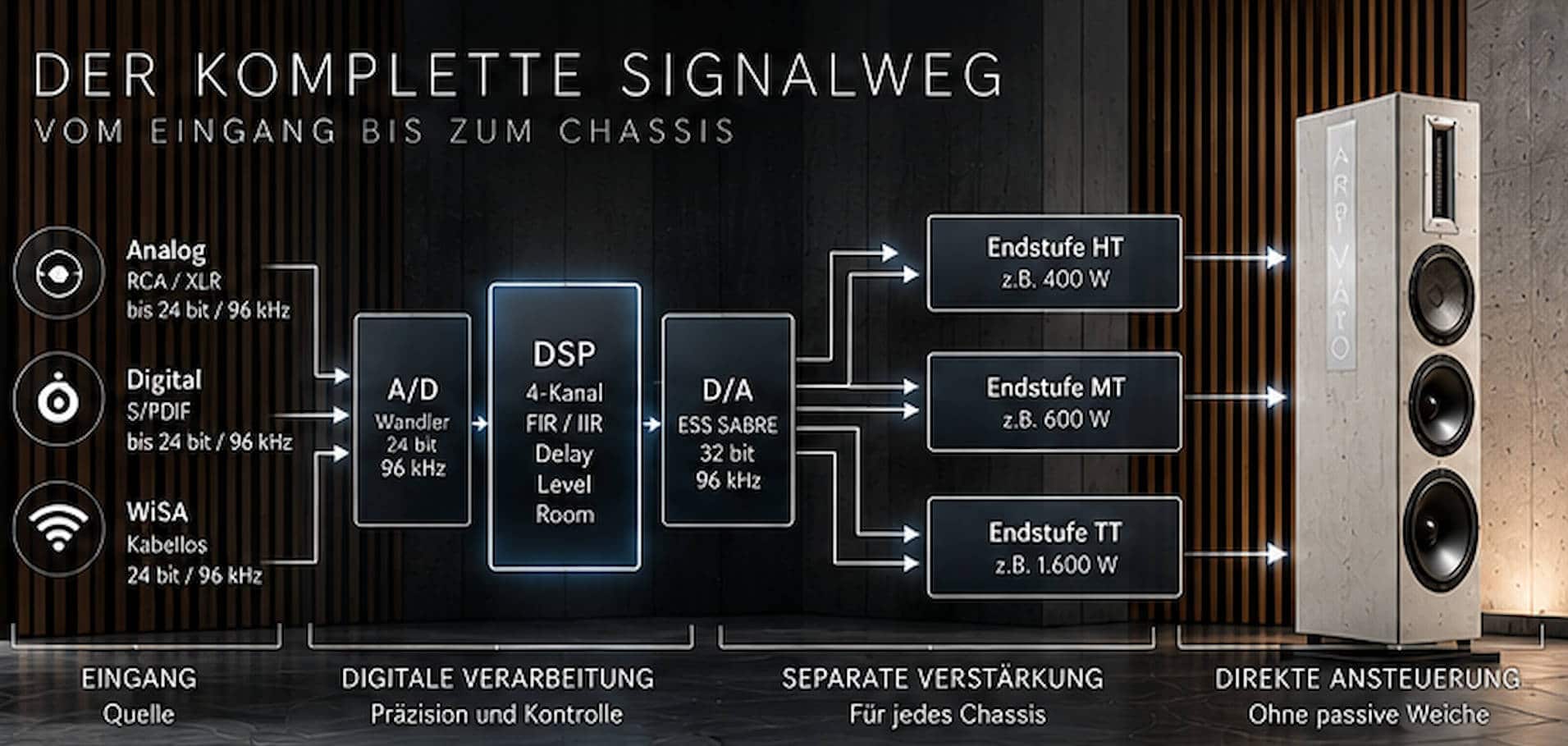

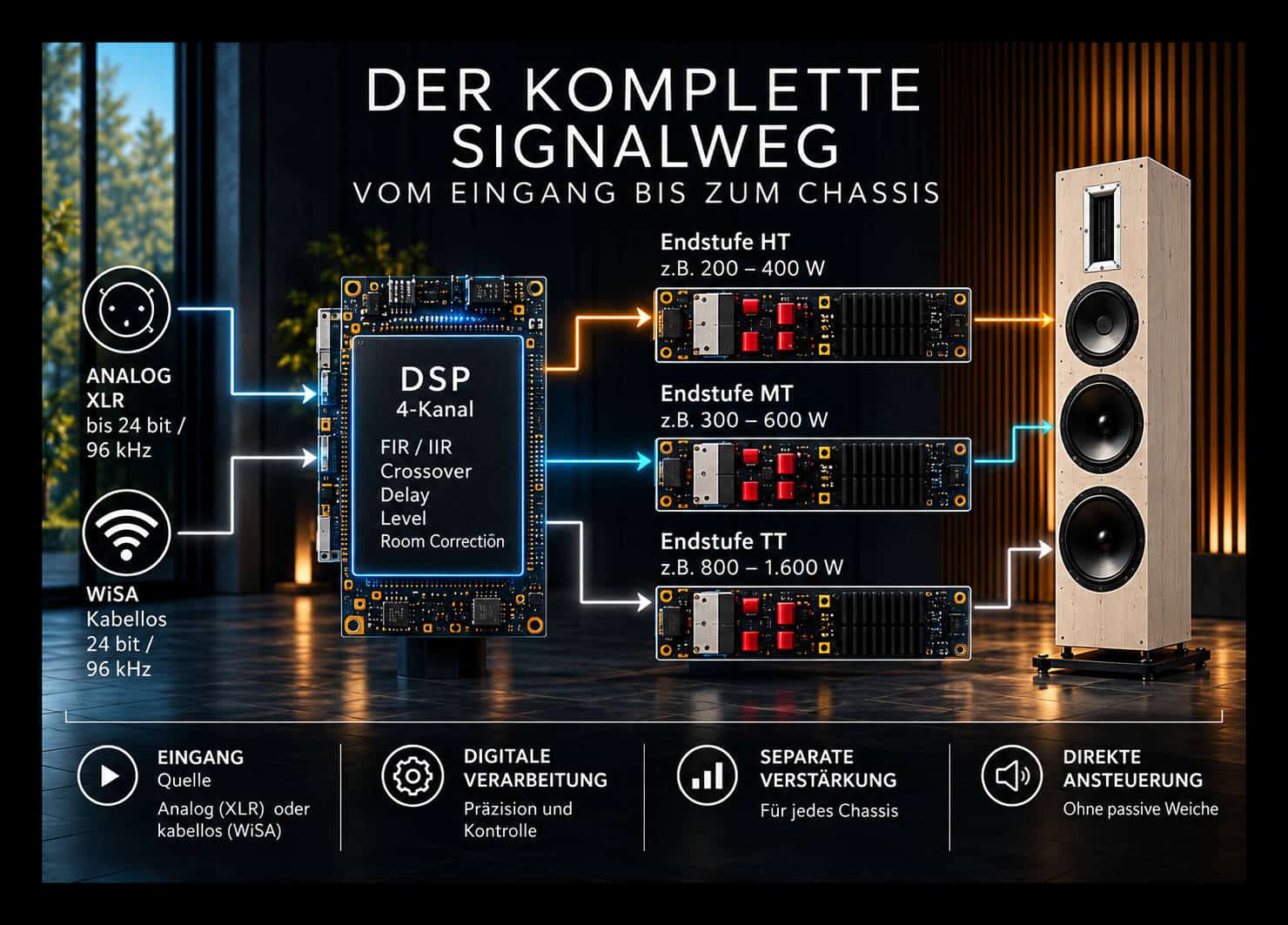

Der gesamte Signalweg
Vom Musiksignal
bis zum Chassis.
Die aktive Architektur erlaubt uns, Entscheidungen dort zu treffen, wo sie technisch sinnvoll sind: vor der Leistungsverstärkung.

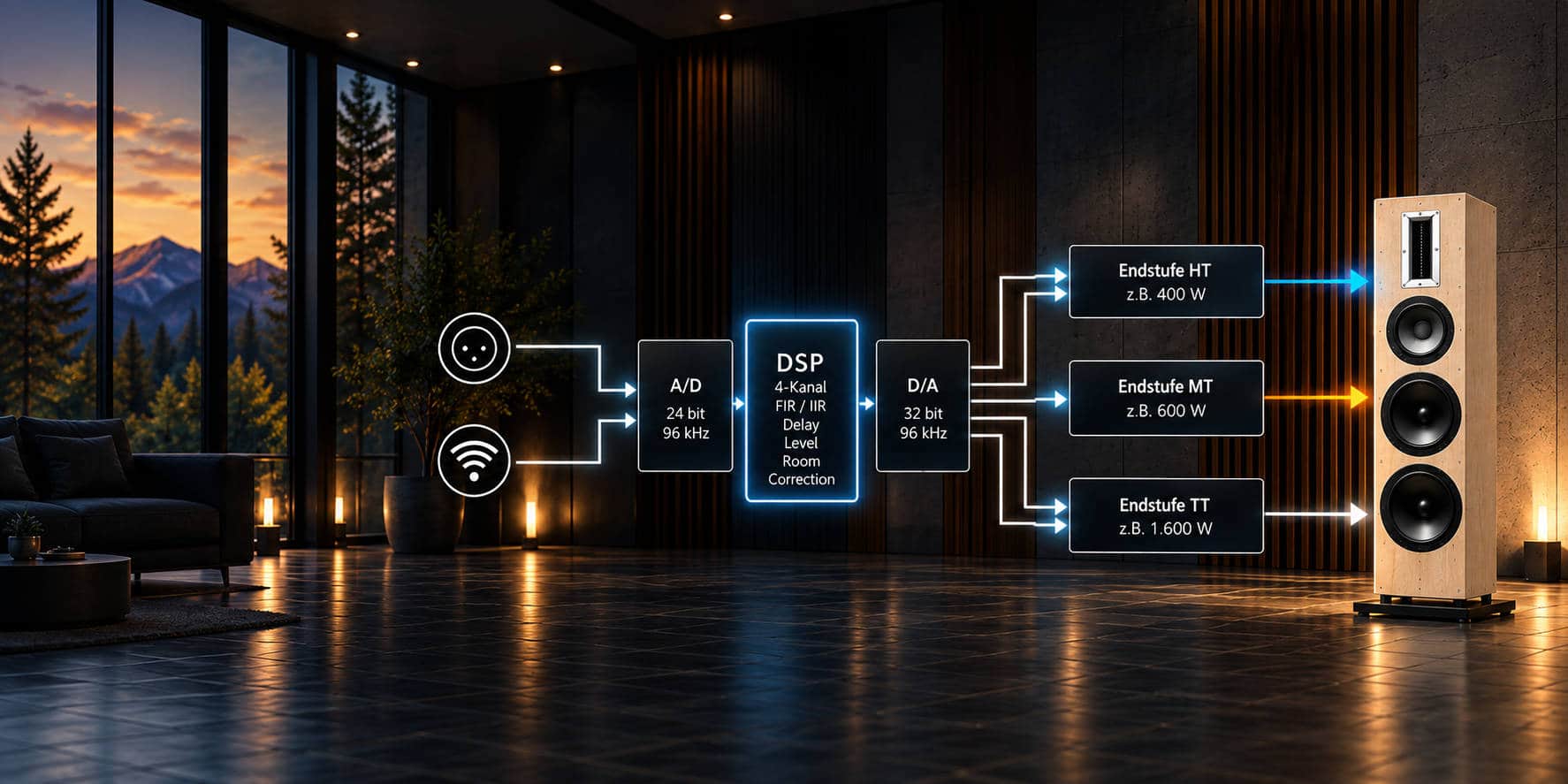

MUSIKSIGNAL → INPUT → DSP → D/A → ENDSTUFEN → CHASSIS
DSP: CROSSOVER · FILTER · LEVEL · TIME / PHASE · ROOM
Der komplette Signalweg wird als zusammenhängendes elektroakustisches System entwickelt.

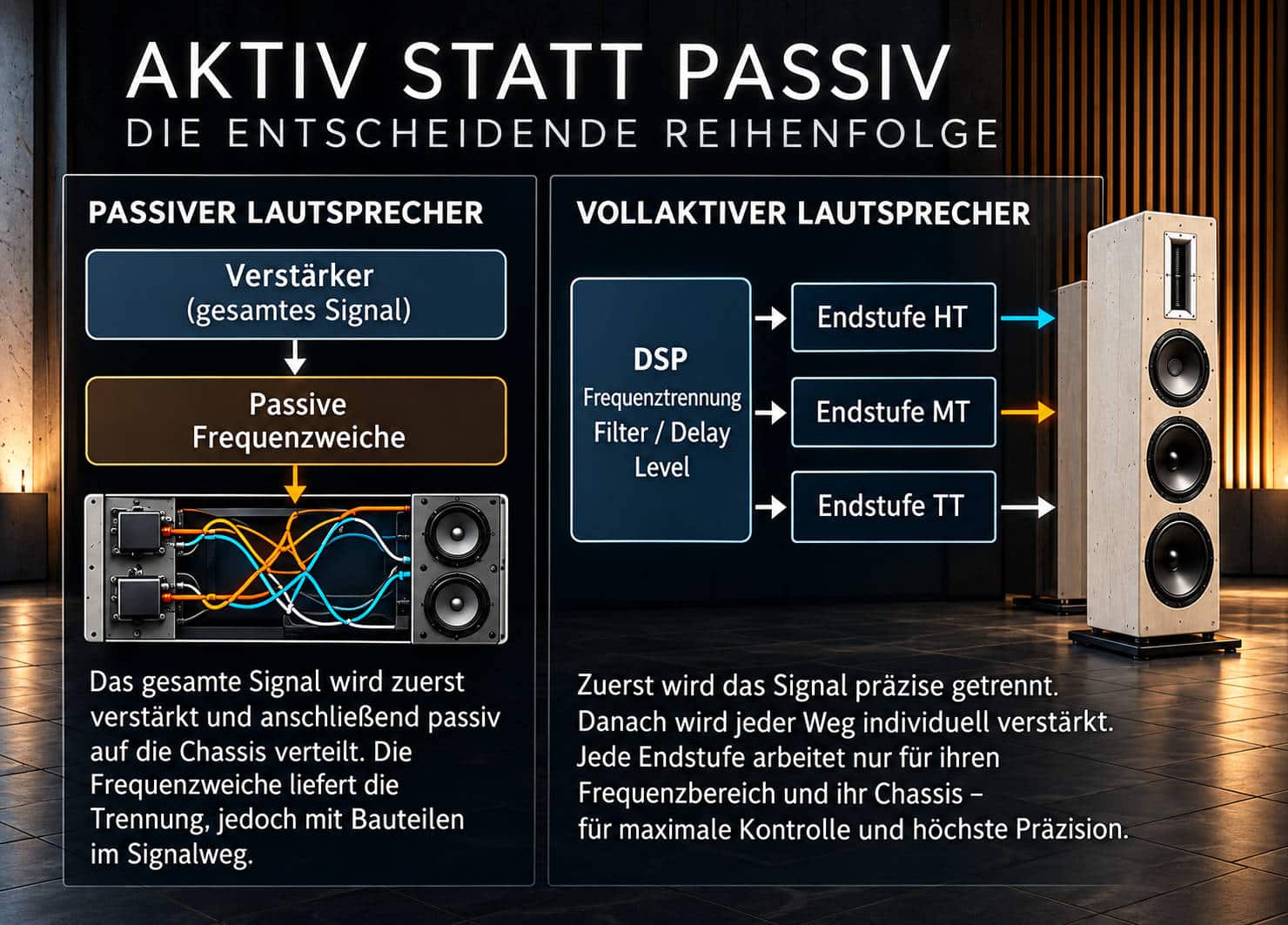

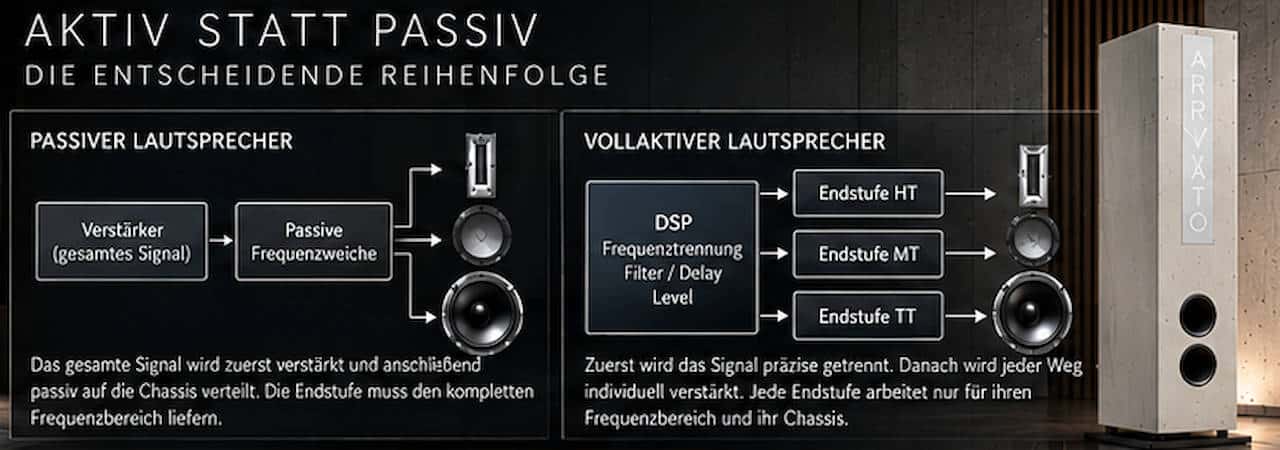

Die entscheidende Trennung
findet vorher statt.
Bei einem passiven Lautsprecher wird zunächst das gesamte Musiksignal verstärkt. Erst anschließend verteilt eine passive Frequenzweiche die bereits hohe Leistung auf Hoch-, Mittel- und Tiefton.
Ein vollaktives System dreht diese Reihenfolge um.
Zuerst entscheiden.
Dann verstärken.
Zuerst wird definiert, welches Chassis welchen Teil des Signals erhält. Erst danach wird verstärkt. Frequenzbereiche, Pegel, Filter und Laufzeiten können damit gezielt auf ihre jeweilige Aufgabe abgestimmt werden.

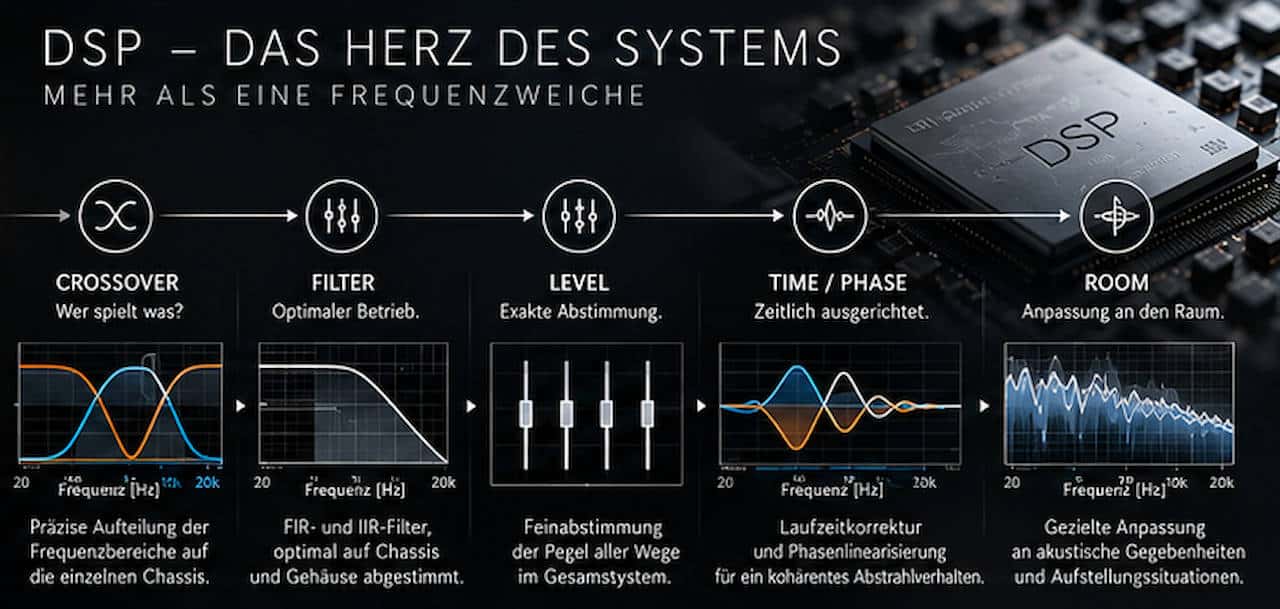

03 / DSP
DSP ist das Gehirn
des Systems.
Nicht Klangkosmetik. Entwicklungswerkzeug.
Ein DSP ist für uns kein digitaler Klangregler, der einem fertigen Lautsprecher nachträglich seinen Charakter aufzwingt. Er ist Bestandteil seiner Entwicklung.
CROSSOVER – Wer spielt was?
FILTER – Wie arbeitet das Chassis optimal?
LEVEL – Wie werden die Wege aufeinander abgestimmt?
TIME / PHASE – Wann erreicht das Signal den Hörer?
ROOM – Wie reagiert das System auf seine reale Umgebung?
Ein guter DSP soll nicht hörbar sein. Man soll hören, was durch ihn möglich wird.
04 / DIREKTE ANSTEUERUNG
Eine Endstufe.
Für eine Aufgabe.
Das Musiksignal hat jetzt seinen vorgesehenen Frequenzbereich erhalten. Erst an diesem Punkt kommt die Leistungsverstärkung ins Spiel.
Jeder Weg erhält seinen eigenen Verstärkerkanal. Die Endstufe arbeitet direkt mit dem Chassis, für das sie vorgesehen wurde.
Kein Verstärker muss alles können.
Jeder Verstärker muss seine Aufgabe perfekt erfüllen.
05 / ZUSAMMENSPIEL
Chassis arbeiten
nicht isoliert.
Ein hervorragender Hochtöner macht noch keinen hervorragenden Lautsprecher. Dasselbe gilt für Mittel- und Tieftöner. Entscheidend ist, wie sauber die einzelnen Wege ineinandergreifen.
Frequenzgang, Abstrahlverhalten, Pegel, Phase und Laufzeit müssen zusammenpassen.
Nicht drei hervorragende Chassis sollen hörbar werden. Sondern ein Lautsprecher.

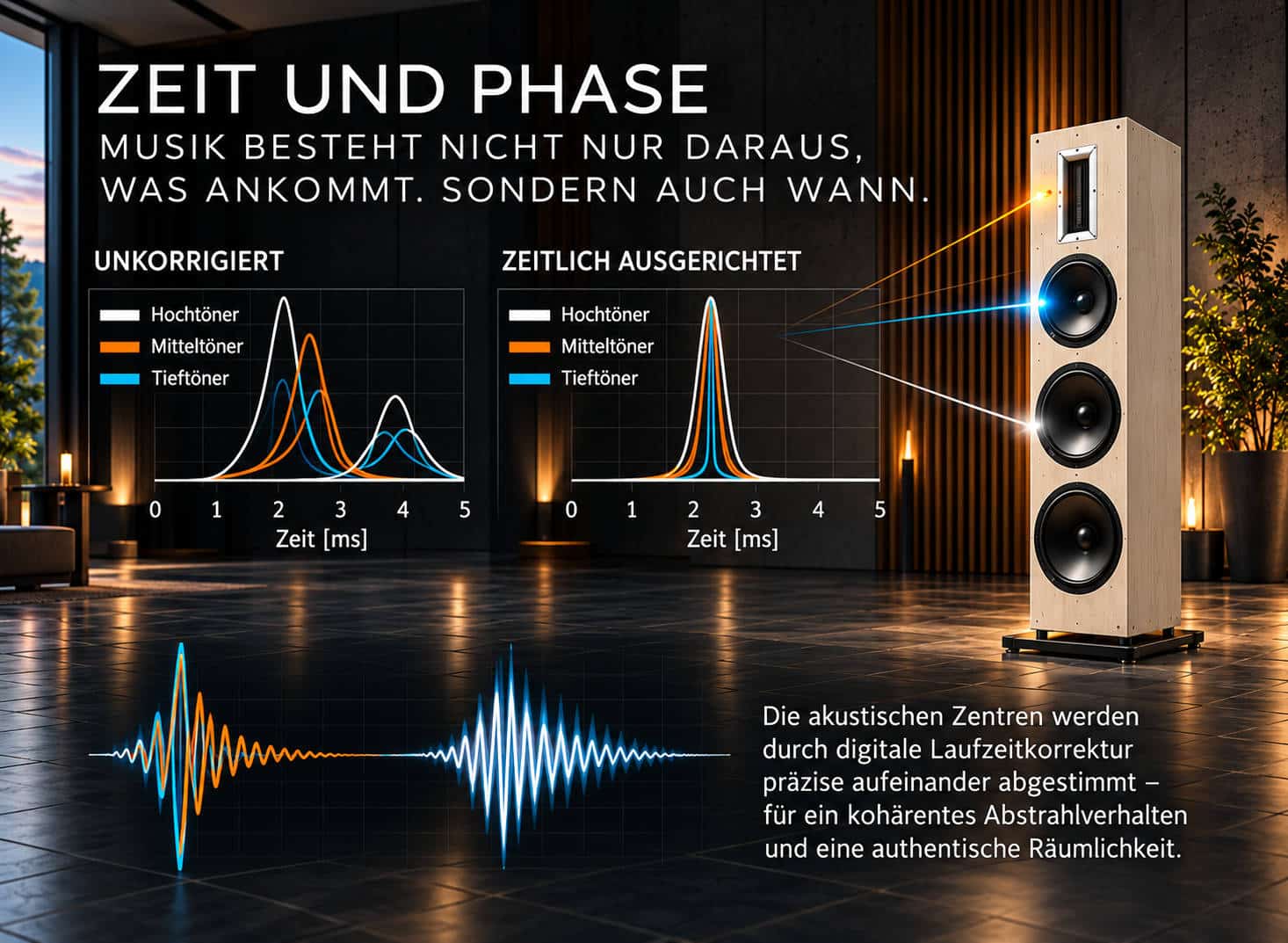

06 / ZEIT & PHASE
Musik besteht nicht nur daraus,
was ankommt.
Sondern auch wann.
Die akustischen Zentren verschiedener Chassis liegen konstruktionsbedingt nicht zwangsläufig auf derselben Ebene. Filter beeinflussen zusätzlich Phase und zeitliches Verhalten.
Mit digitaler Signalverarbeitung können Laufzeiten der einzelnen Wege gezielt berücksichtigt werden. Das Ziel ist, dass die Frequenzbereiche am Hörplatz als zusammengehöriges musikalisches Ereignis ankommen.
● = zeitlich am Hörplatz ausgerichtet

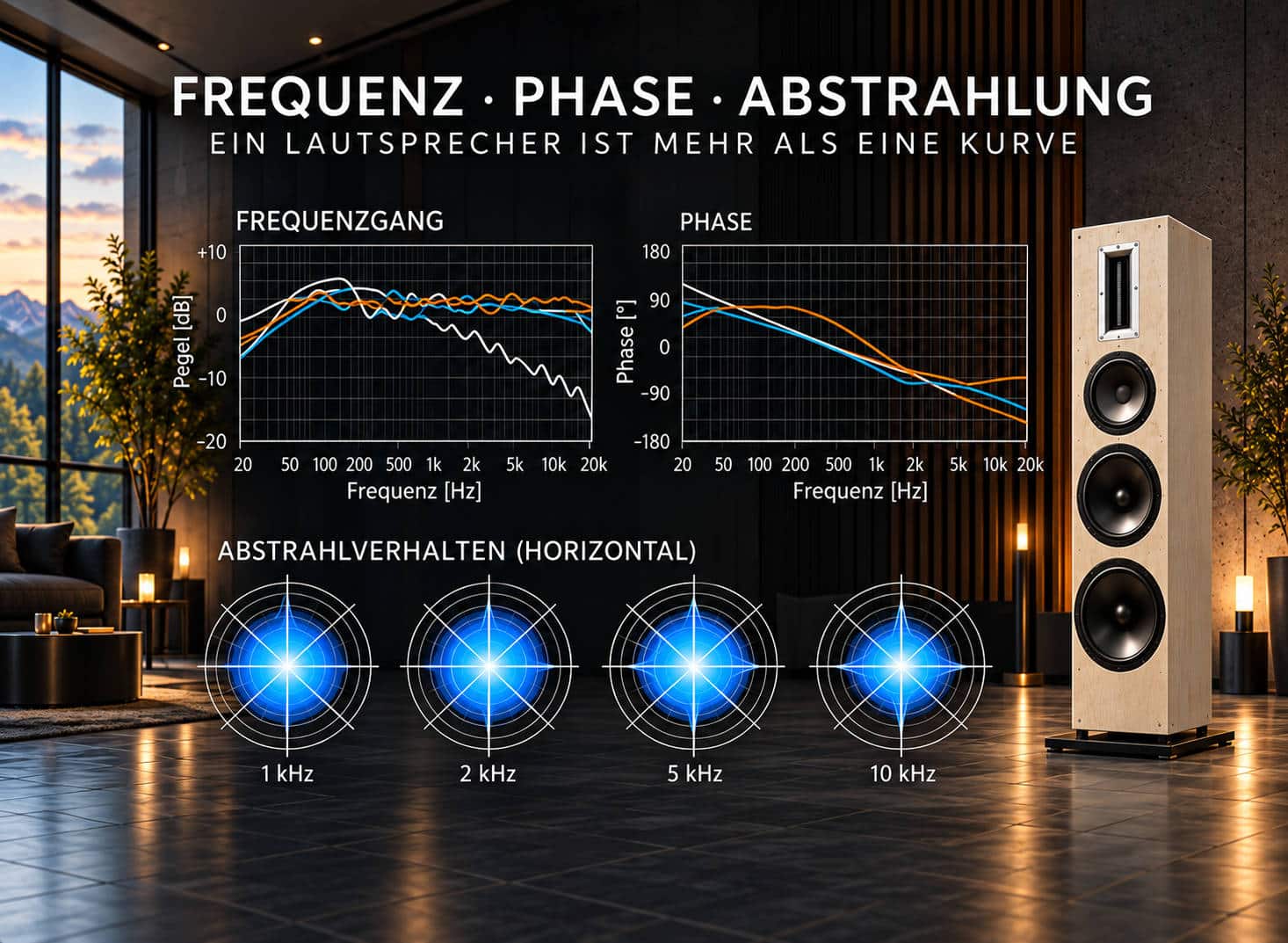

07 / DAS GANZE SYSTEM
Ein Lautsprecher ist
mehr als eine Kurve.
Ein linearer Frequenzgang ist wichtig. Aber er beschreibt nicht vollständig, wie ein Lautsprecher im Raum funktioniert.
Abstrahlverhalten, Phase, Laufzeit, Übergangsbereiche, Pegelreserven und der Raum bestimmen gemeinsam, was am Hörplatz entsteht.
FREQUENZ
+ PHASE
+ ZEIT
+ ABSTRAHLUNG
= HÖRERLEBNIS

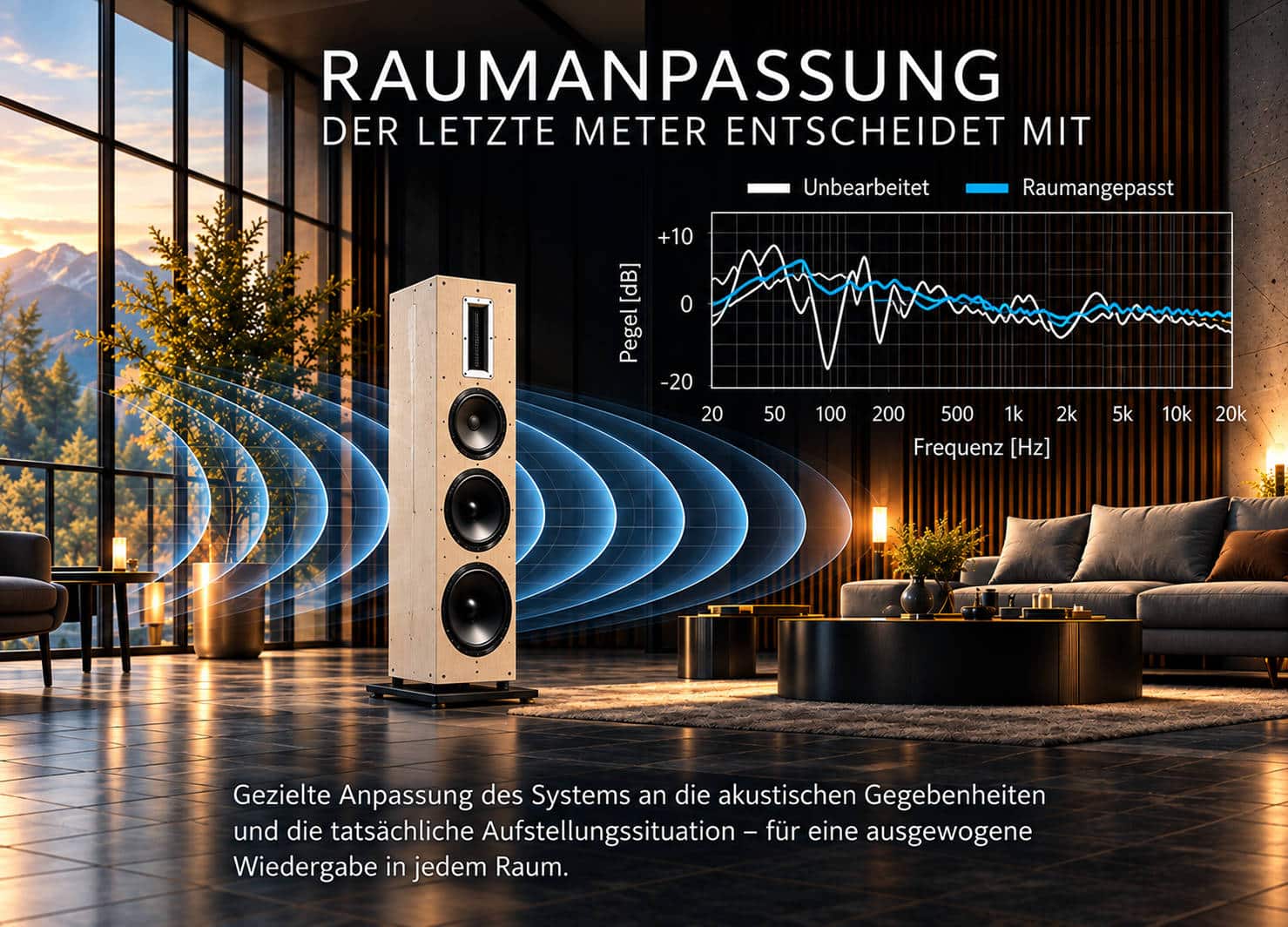

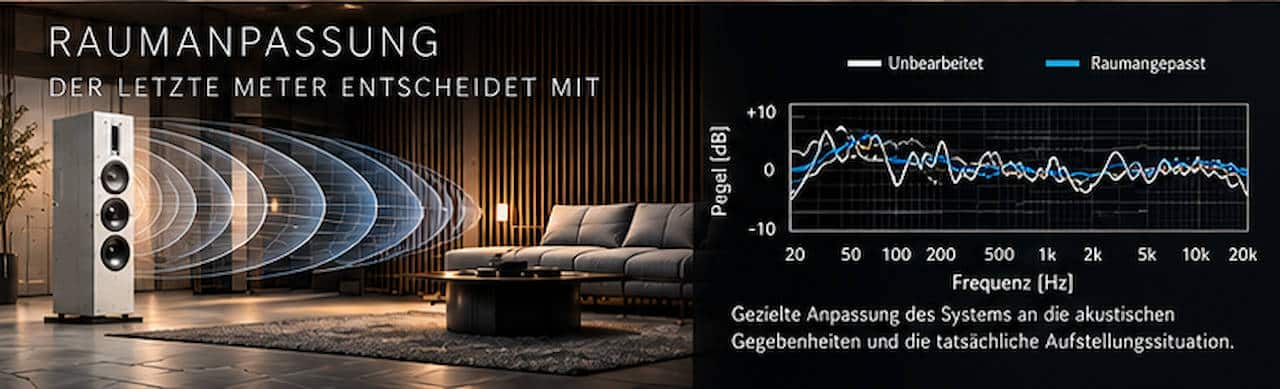

08 / DER LETZTE METER
Und dann kommt
der Raum.
Selbst ein perfekt abgestimmter Lautsprecher spielt niemals unabhängig von seiner Umgebung. Tiefe Frequenzen werden besonders stark durch Raumdimensionen und Aufstellung beeinflusst.
Ein vollaktives System kann dort abgestimmt werden, wo es tatsächlich spielt.
DSP kann die Akustik eines problematischen Raumes nicht verschwinden lassen. Aber er kann das Verhalten des Lautsprechers innerhalb dieses Raumes gezielt optimieren.
09 / VOM EINGANG BIS ZUM CHASSIS
Kontrolle vom Eingang
bis zum Chassis.
MUSIKSIGNAL → INPUT → DSP → CROSSOVER · FILTER · PHASE · TIME · LEVEL → D/A → ENDSTUFE HT / MT / TT → CHASSIS → RAUM → HÖRPLATZ
Das ist der eigentliche Vorteil eines vollaktiven Lautsprechers. Nicht ein einzelnes Bauteil ist besser. Das gesamte System kann als Einheit entwickelt werden.
Die technische Konsequenz
High-End bedeutet für uns
nicht mehr Komponenten.
Sondern weniger Kompromisse.
Wir könnten Verstärker, Frequenzweiche, Lautsprecher und Raum als voneinander unabhängige Themen betrachten. Oder wir können sie gemeinsam entwickeln.
BETONart hat sich für den zweiten Weg entschieden.
Vollaktiv ist für uns deshalb keine Ausstattungsvariante. Es ist die konsequentere Art, einen Lautsprecher zu entwickeln.
